欧版颚式破碎机
颚式破碎机诞生在第二次工业革命的美国,由此拉开了机械破碎石头生产砂石骨料的时代,经过100多年发展,颚式破碎机不断改进,复摆型颚式破碎机、简摆型颚式破碎机、双肘颚式破碎机等新型设备不断涌现,集科技大成的欧版颚式破碎机成功问世,成为矿山机械市场上广受欢迎的颚式破碎机类型。
通常市面上的传统PE、PEX系列颚式破碎机产量单机一般为3-500吨/小时,欧版颚式破碎机和普通鄂破在同等功率下,产量大大超过普通鄂破机。在石料生产线中PEW粗破颚式破碎机一般作为使用一级破碎机使用,二级破碎机可以采用PEW细颚式破碎机或者圆锥破碎机、反击破碎机、锤式破碎机等,三级破碎机一般用立式冲击破碎机或者对辊破碎机等。根据客户对骨料粒型要求的不同,配置不同的生产工艺。

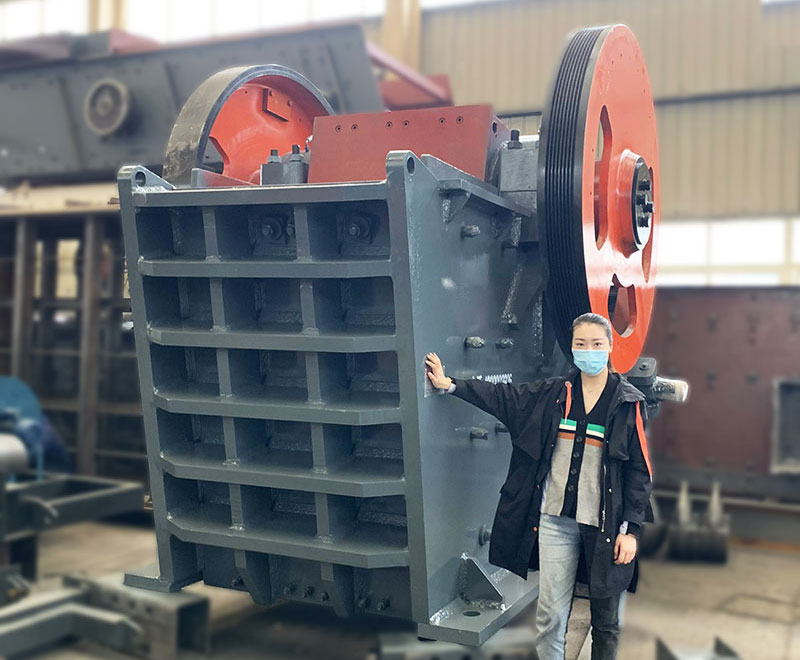

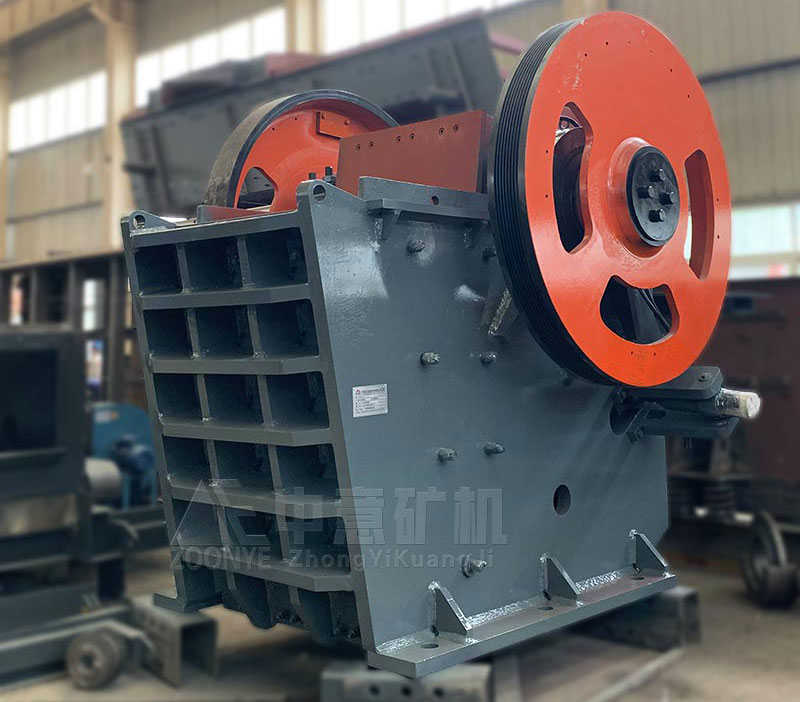

欧版颚式破碎机
颚式破碎机车间

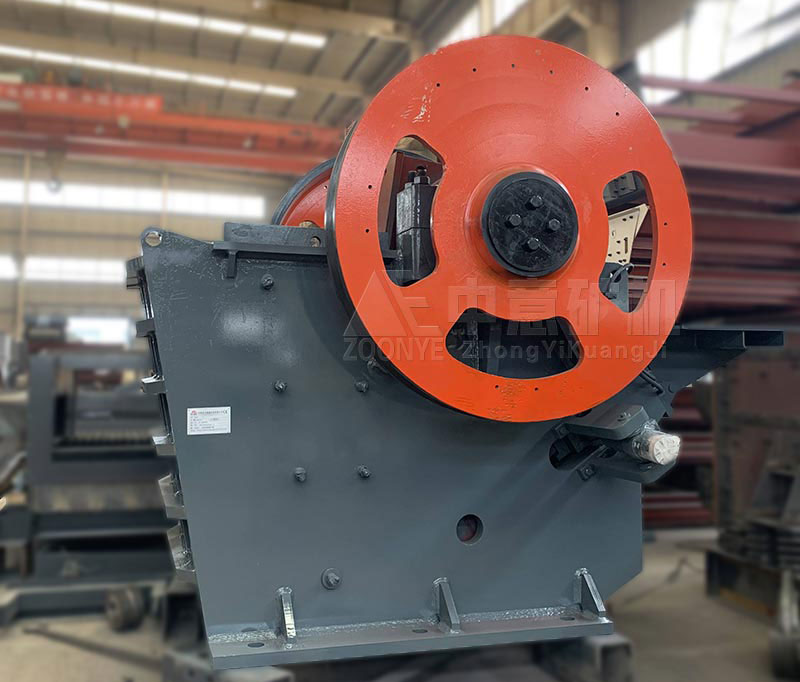

鄂破厂家
鄂破
鄂式碎石机

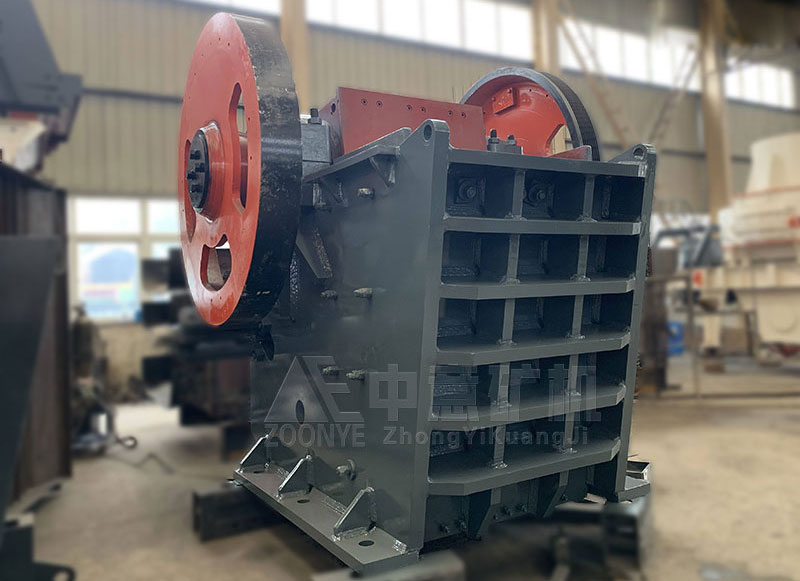

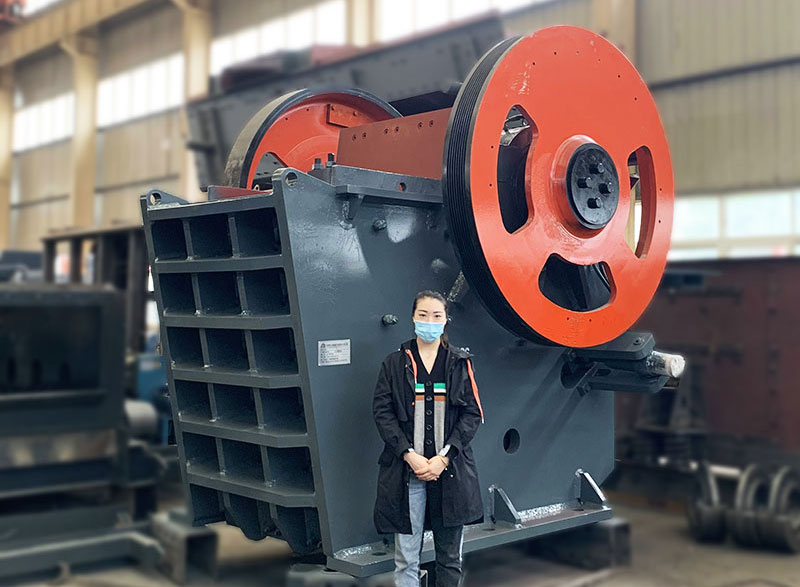

大型鄂破厂家
PEW欧版颚式破碎机是一款技术非常*的机器,性能非常优异,比普通的机器性能更强,结构的设计更科学合理,设备的运行参数、结构形式、维护调整等方面比传统机器更加具有优势,非常适合用于固定式破碎生产和移动破碎站。
中意砂石解决方案
中意破碎机生产的骨料品质优

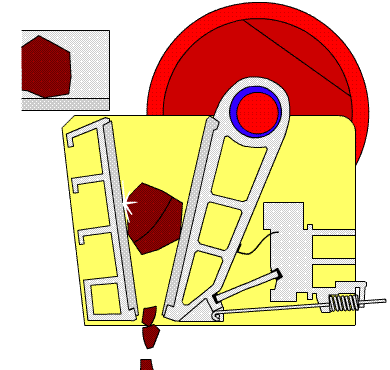

颚式破碎机破碎机工作原理
欧版颚式破碎机破碎方式为曲动挤压型。电动机驱动皮带和皮带轮,通过偏心轴使动颚前后上下摆动,当动颚推动动颚板向定颚板运动时,物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。

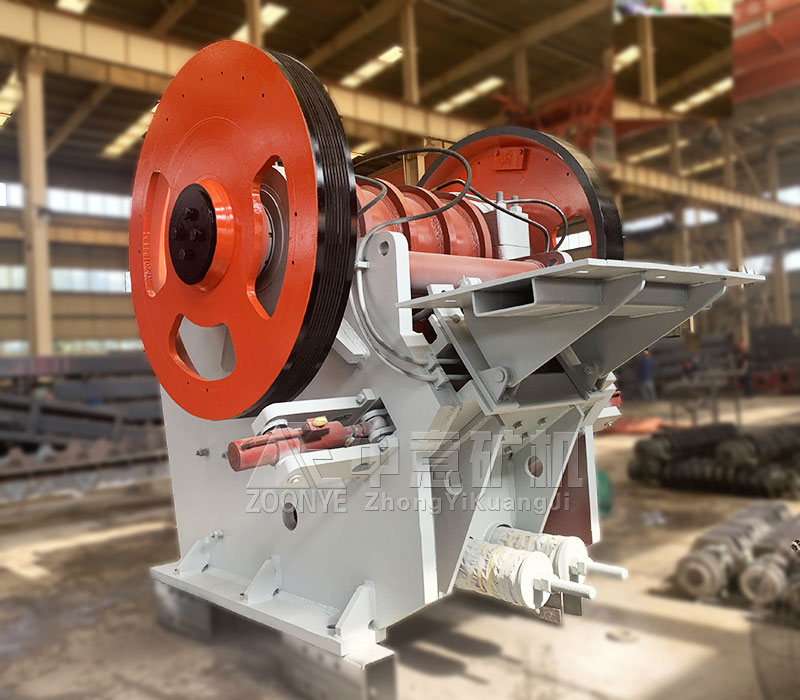

PEW欧版颚式破碎机优异性能和组成
欧版颚式破碎机优势
1、经过优化的腔型设计
欧版颚式破碎机破碎腔是机器的心脏工作区,适当的进料口长宽比能够确保少的堵料,并降低破碎机的高度。
2、比传统鄂式破碎机能生产更细的骨料
大冲程、合适的转速和飞轮惯性,以及大破碎利用能保证了更好的破碎性能,在小的排料口下生产,PEW欧版颚式破碎机可以生产出更细的骨料。
3、为特定的物料破碎提供合适的颚板
为了发展PEW欧版颚式破碎机在各种领域的性能,包括传统的采石场、金属矿山、砾石以及废弃水泥路面混凝土和桥梁结构破碎回收利用等,我厂开发出了多种颚板。颚板牙型和厚度不断优化,并选择合适的锰钢合金材料,即提高了产量又降低了成本。我厂为客户的其他特殊用途开发定制颚板和衬板。
4、坚固耐用的破碎机轴承
PEW欧版颚式破碎机装有比其他同规格的颚式破碎机更大更耐用的偏心轴轴承。其更高的承载能力和有效的迷宫式密封使轴承使用寿命大大延长。
5、操作方便,实现自动化
欧版颚式破碎机的设置可以在中央电控柜操作,破碎机的轴承润换可以自动完成,轴承温度、破碎机转速和破碎腔料位都可以监测并完成集成在自动化系统里。
6、颚板顶部衬板有效保护轴系部件,无需导料溜槽,进料更顺畅。
7、箱形结构的动鄂和定鄂,强度高,重量轻。
8、颚板经压板固定在动鄂或者定鄂上,颚板与鄂体之间有衬板保护。使铸造的鄂体不会被磨损。
9、焊缝避开应力集中区。
欧版鄂破与普通鄂破的区别
1、欧版破碎机破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致,同等规格下,欧版鄂破产量进料尺寸和产量大于PE鄂破,对称破碎腔:实际进料口开度等于名义进料口开度,传统破碎腔:实际进料口开度小于名义进料口开度,如图所示:
2、与老一代颚式破碎机相比,PEW欧版颚式破碎机增加了自身的强度,减轻了设备自重,其高产和低成本使之成为广大用户青睐的颚式破碎机。

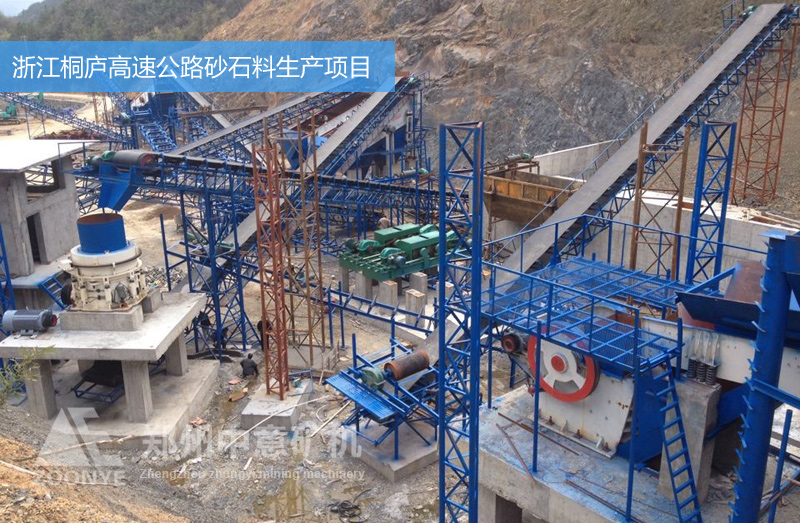

浙江时产500吨砂石料生产项目
【项目名称】:浙江省杭州市桐庐县时产500吨砂石料生产
【客户情况】:该项目是由茅迪集团投资建设的新项目,项目规模5000吨/天。该生产线的主机设备采购自我公司,由粗碎PEW型欧版颚破和中碎HP系列液压多缸圆锥破、细碎VSI立式冲击破碎机、XL螺旋洗砂机组成。该生产线主机设备,进料尺寸大不易堵料,成品粒型优良。
【生产情况】:加工物料为花岗岩,成品规格:0-4.75mm、5-10mm、10-20mm、20-30mm、30-40mm
【成品应用】:高速公路用石子、铁路道渣、机场跑道专用石子
【生产能力】:5000吨/天
海南高速砂石料生产项目
海南砂石料生产线

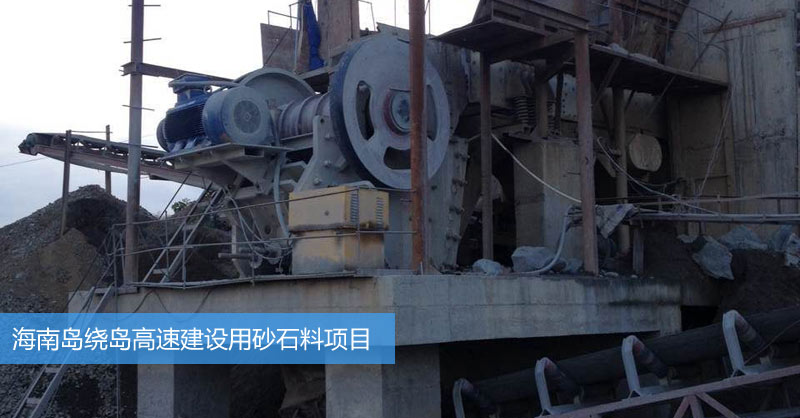

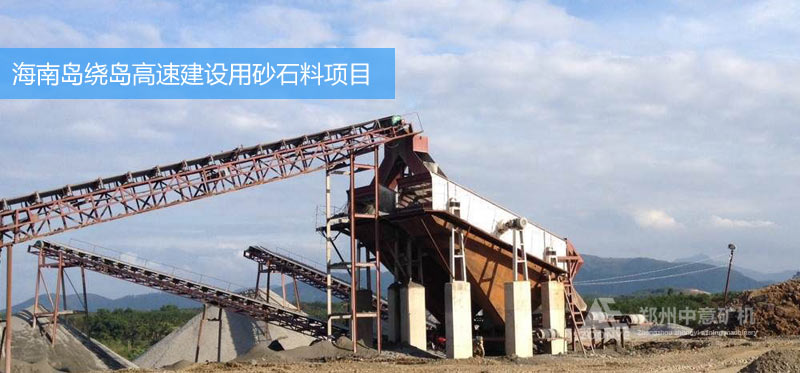

【项目名称】:海南岛绕岛高速砂石料生产项目
【客户情况】:中铁十四局高速公路建设项目部我公司购买了两套砂石生产线,用于花岗岩和玄武岩加工生产线,包括PEW新型欧版颚破2台,HP多缸液压圆锥破4台,VSI制砂机8台,该项目生产能力大,产量达到10000吨/天,使用效果很好。
【生产情况】:加工物料为辉绿岩,成品规格:0-6mm,6-16mm,16-26mm以及26-31.5mm
【生产能力】产量:10000吨/天
欧版鄂破厂家
本文编辑QHC
型号规格 | 进料口尺寸(mm) | 最大给料粒度(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸(长×宽×高)(mm) |
PEW1107 | 1100×700 | 630 | 60-200 | 110-490 | 90 | 2386×2247×1735 |
PEW1108 | 1045×840 | 750 | 70-225 | 150-565 | 110 | 2986×2093×2815 |
PEW1208 | 1200×830 | 750 | 75-275 | 165-790 | 132 | 3230×2336×2950 |
PEW1211 | 1200×1100 | 990 | 125-275 | 300-805 | 160 | 3996×2347×3508 |
PEW1311 | 1300×1130 | 1070 | 125-300 | 330-960 | 160 | 3762×2468×3843 |
PEW1511 | 1500×1070 | 960 | 125-300 | 385-1085 | 200 | 4117×2992×3330 |
PEW1513 | 1500×1300 | 1170 | 150-300 | 480-1160 | 200 | 4496×2894×4186 |
