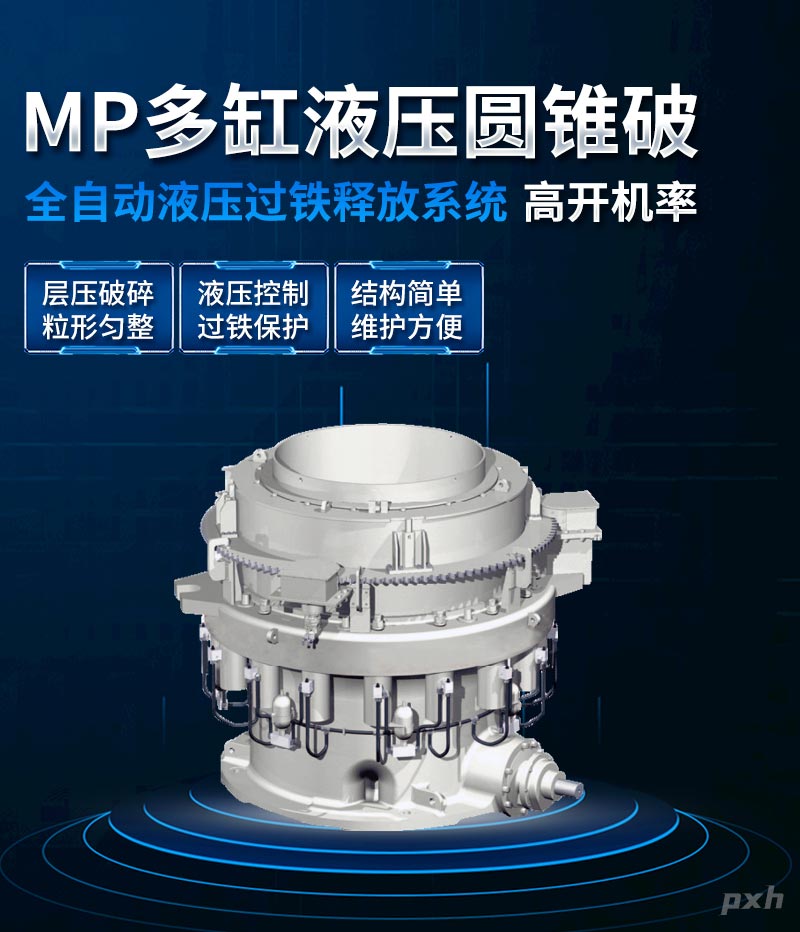

HPZ多缸液压圆锥破碎机

HPZ多缸液压圆锥破碎机

进料粒度:20-297mm
处理能力:100-700t/h
适合物料:河卵石、 石灰石、 白云石、 花岗岩、 流纹岩、 辉绿岩、 玄武岩、 黑色金属矿等物料均适用。
应用范围:建筑石料破碎和金属矿石破碎等行业...
全国销售热线:132-1318-1717

HPZ多缸液压圆锥破碎机简介:

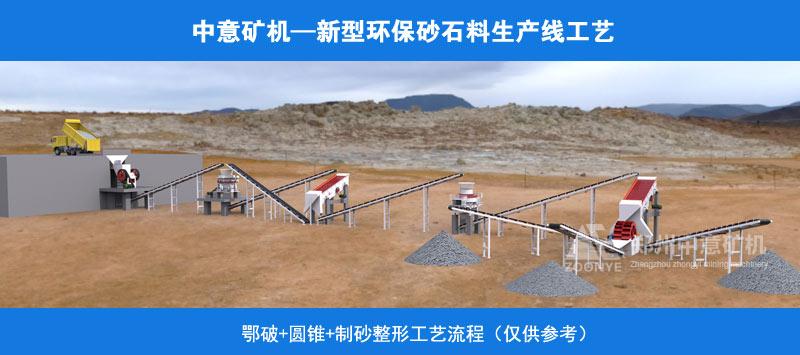

此生产线仅供参考,具体工艺配置需要根据物料的性质、硬度、成品种类等来确定

HP系列多缸液压圆锥破碎机简介:

HP系列多缸液压圆锥破碎机是我公司利用圆锥破碎机高效的破碎机原理作为基础,采用多缸液压技术,针对弹簧式圆锥破碎机部分性能升级、及其结构进行改进的产品;使用起来更加经济实用。该系列机型主要适用于水电、建筑、筑路、矿山等石料硬度不超过300Mpa的石料的破碎。破碎比较大、效率高、能耗低,产品粒度均匀。

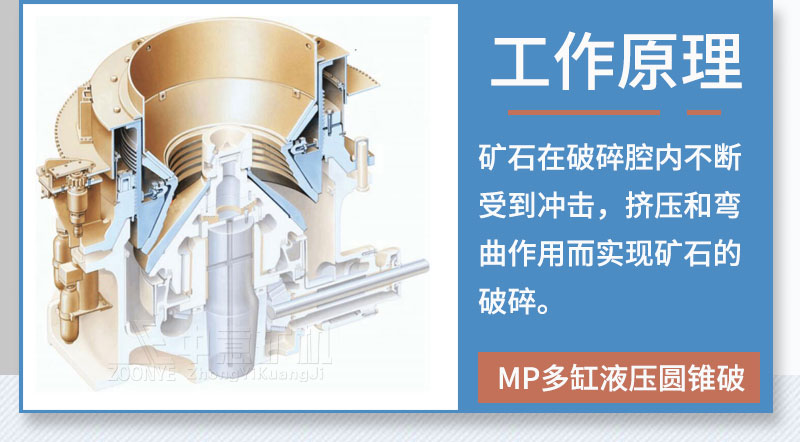

HP系列多缸液压圆锥破碎机工作原理:


HP系列多缸液压圆锥破碎机工作时电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的作用下做旋摆运动使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而被破碎,破碎的物料从下部排出。

HP系列多缸液压圆锥破碎机组成部分:


1.传动部;2.偏心套;3.球轴承部;4.破碎圆锥部;5.机架部;6.保险装置部;7.支承套部;8.调整环部 9.皮带轮部
多缸液压圆锥破碎机主要由机架部、传动轴部、空偏心轴部、碗型轴承部、破碎圆锥部、调整液压部、调整套部、进料部、弹簧部、弹性联轴器部、润滑站部、电控柜部、调整排料口用的液压站等部分组成。

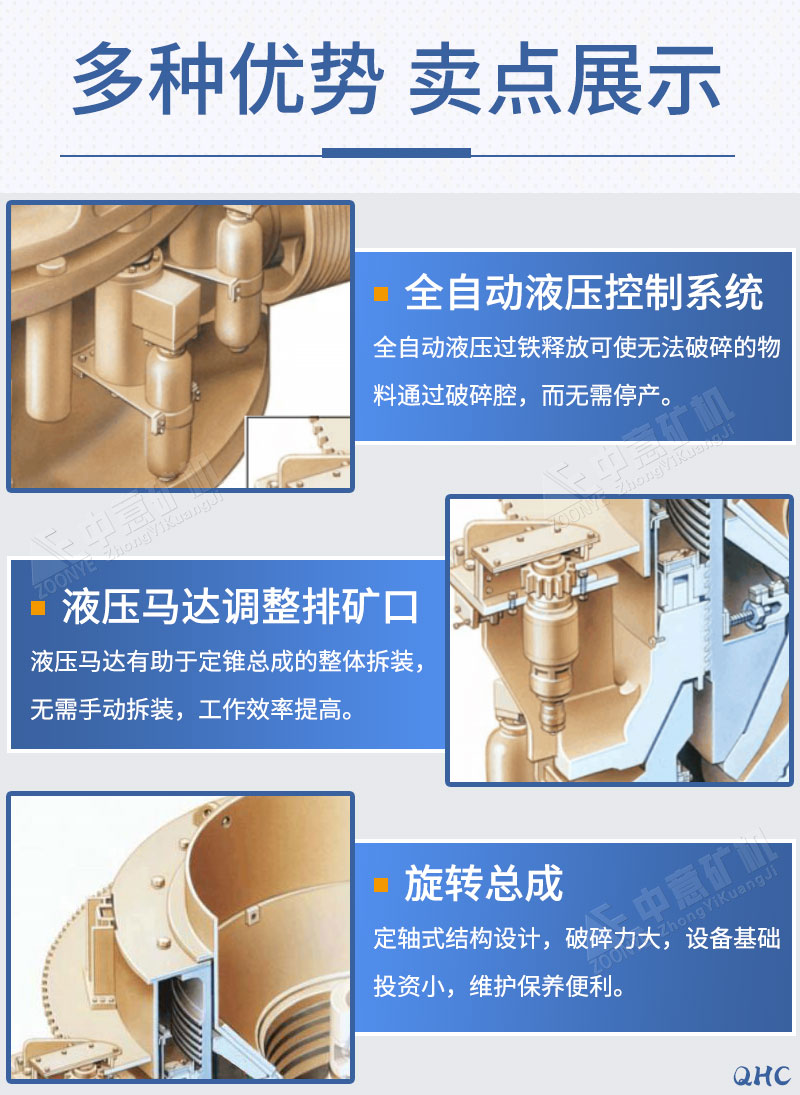

HPZ多缸液压圆锥破碎机特点:



1、新型HP系列多缸液压圆锥破碎机配置了保险油缸、锁紧油缸和液压推动油缸三种油缸保险机构,不仅起到保险作用,而且可以在不拆卸机器零件的情况下处理故障。
2、可自动调节排料大小,操作方便,可靠性强。
3、在发生过铁以及瞬间闷车的情况下,机器可液压顶起,自动排料,大大减少了老式弹簧圆锥破碎需要停机进行人工排料的烦恼,维修简便,费用减低。
4、液压调整、稀油润滑和有效的迷宫密封方式,从根本上解决了老式弹簧圆锥破碎机油水混合等常见故障。
5、生产能力强:高转速与冲程结合,使得额定功率和通过量大大提高。
6、停机时间短:双向过铁释放液压缸,使铁块快速通过破碎腔,避免因卡铁而停机。
7、独特“层压”破碎工艺:“颗粒间层压破碎”原理,使粒级更加均匀产品粒型呈立方体。
8、实现了多碎少磨:产品粒度细,出料成型好。
9、液压开盖,方便维修维护费用低。


HPZ多缸液压圆锥破碎机参数:

型号腔型标准型尺寸短头型紧边排料口的生产能力功率(kw)
最小排料口(mm)给料口(mm)最小排料口(mm)给料口(mm)10131619222532384551
HP300超细  625115-140150-185180-220200-240220-260230-280250-320300-380350-440 200
13107625
16150853
202111077
超粗25233
HP400超细  630140-175185-230225-280255-320275-345295-370325-430360-490410-560465-630315
14111640
20198552
252521092
超粗30299
HP500超细  635175-220230-290280-350320-400345-430365-455405-535445-605510-700580-790355
16133840
202041040
252861395
超粗30335
HP800超细    260-335325-425385-500435-545470-600495-730545-800600-950690-1050785-1200600
16219533
252671092
3229713155
超粗32353
