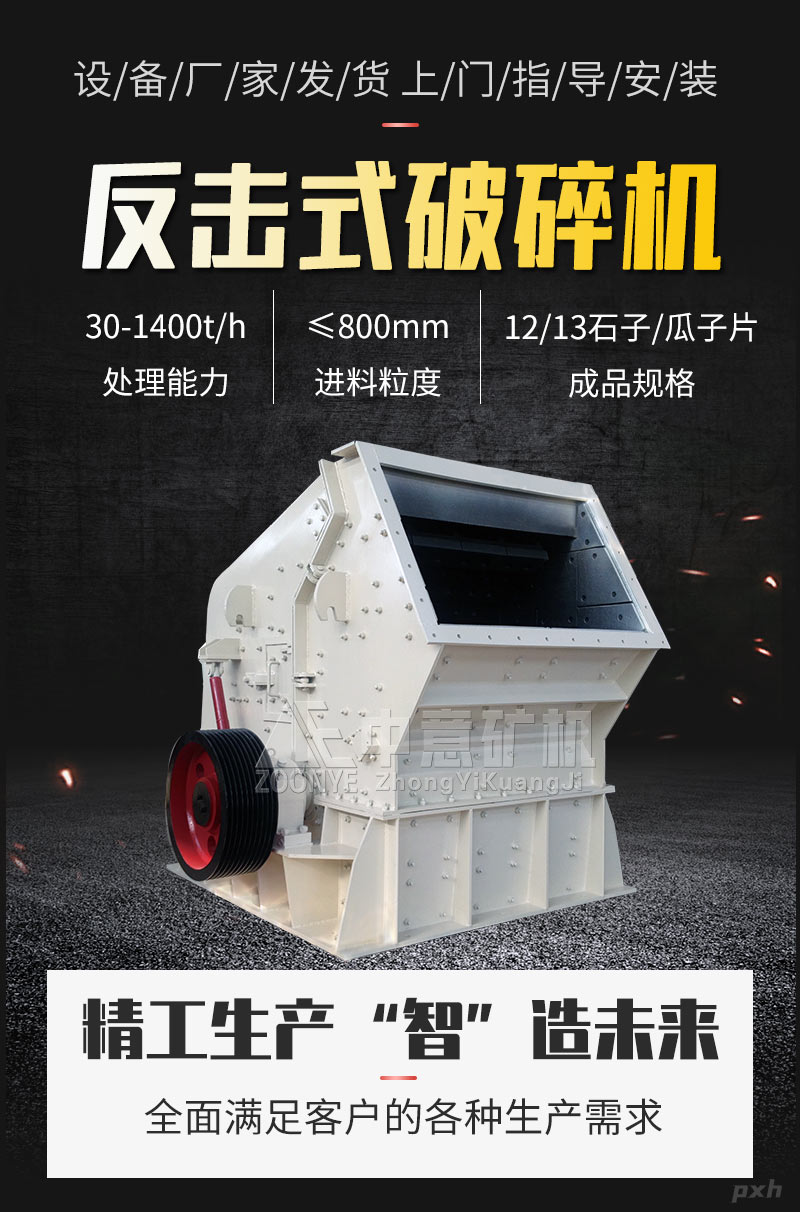

PF系列反击破碎机

PF系列反击破碎机

进料粒度:300-1500mm
处理能力:30-1400t/h
适合物料:抗压强度不超过360MPa的岩石、矿石
应用范围:环保砂石厂、高铁、高等级公路、水利、机场、建筑等行业。
全国销售热线:132-1318-1717

PF系列反击破碎机简介:

PF反击式破碎机

  PF系列反击式破碎机是我公司在吸收国内外先进技术基础上精心设计出的新产品。该系列设备可处理粒度不大于1500毫米、抗压强度不超过320 兆帕的物料(花岗岩、石灰石、混凝土等),反击式破碎机以其优异的性能和良好的表现,广泛应用于生产高等级公路、水电、人工砂石料、破碎、建筑等行业用石料。

反击式破碎机适用物料

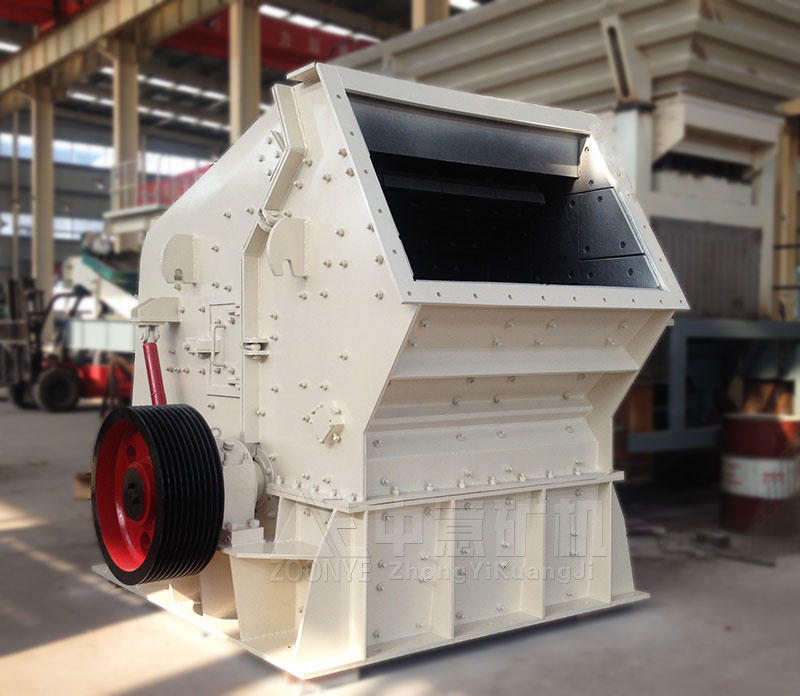

PF反击式破碎机车间实拍

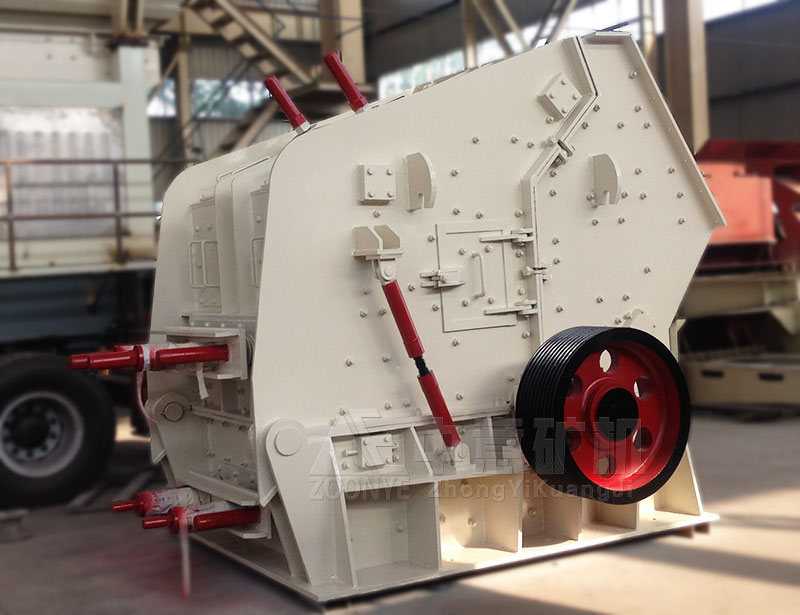

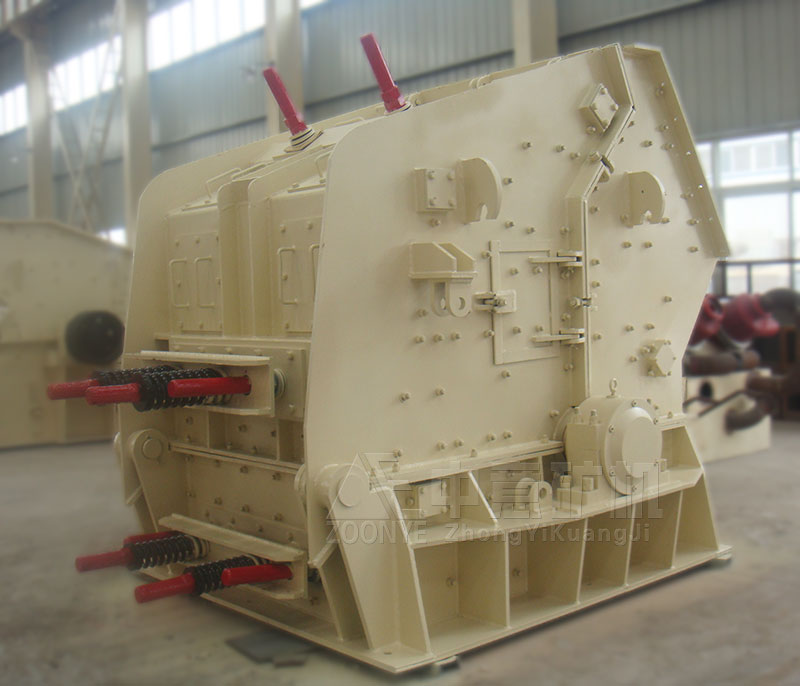

反击式破碎机车间实拍

反击式碎石机

PF反击破粉碎机

时产200吨反击石子机

反击式石子机

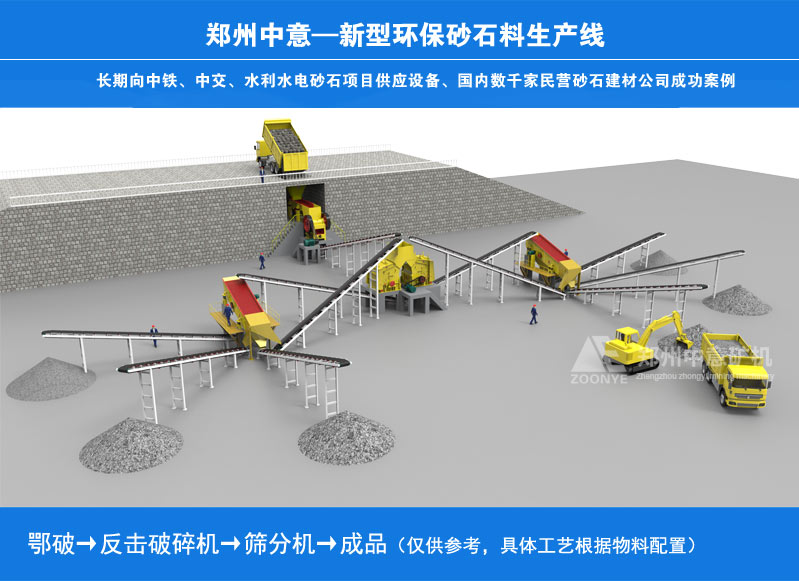

环保型砂石生产线

备注:该砂石生产线仅供参考,具体工艺需要根据物料的性质、硬度、成品种类、大小来制定。

反击式破碎机结构图:

反击破结构图

如图所示:1:机架,2:第二反击架,3:第一反击架,4:衬板,5:进料口,67:板锤,8:转子。

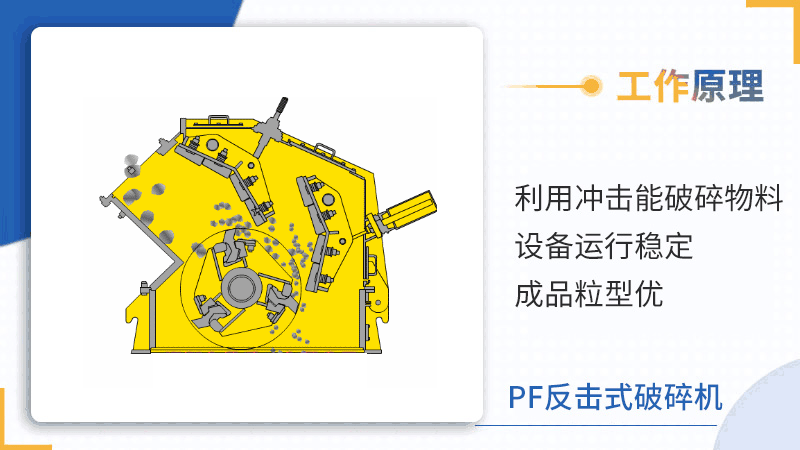

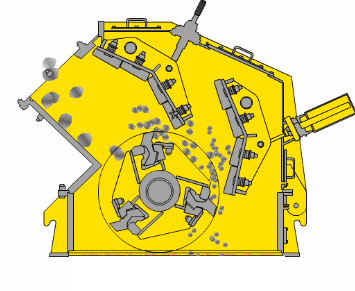

反击式破碎机工作原理:

反击破工作原理

   PF反击破是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎到所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

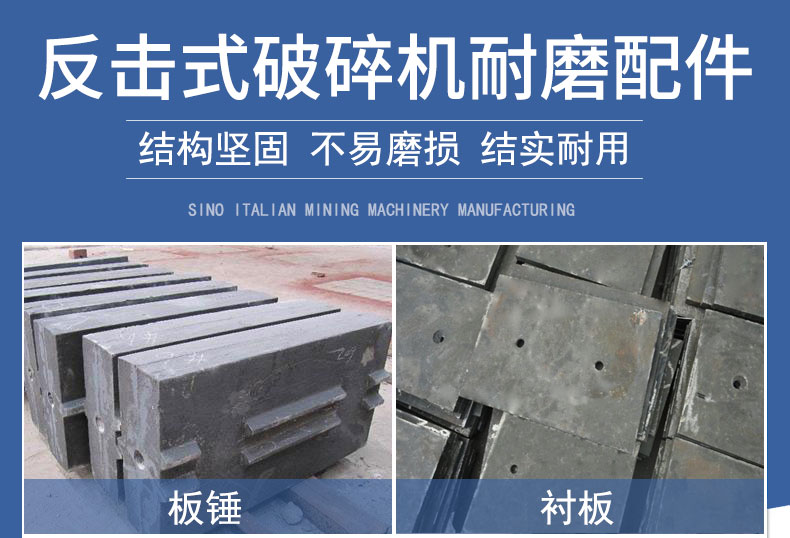

反击式破碎机耐磨件介绍:

反击式破碎机耐磨件

  郑州中意高强度反击破碎机板锤,采用低成本的高锰钢或超高锰钢为大型耐磨件基体材料,在它们的工作部位复合镶嵌硬质合金或陶瓷颗粒,使双金属复合耐磨件的磨损面具有优良的耐磨性,非磨损面具有优异的塑性和冲击韧性,应用到大型颚板、轧臼壁、破碎壁、立磨磨辊、立磨磨盘衬板、反击破板锤上,经用户装机使用,一致反映效果良好。强度大,破碎石灰石可达14个月,根据对上千家工矿企业统计数据表明,新型反击破复合耐磨板锤破碎石料达3-4万立方,为用户创造了巨大经济效益,性价比高。

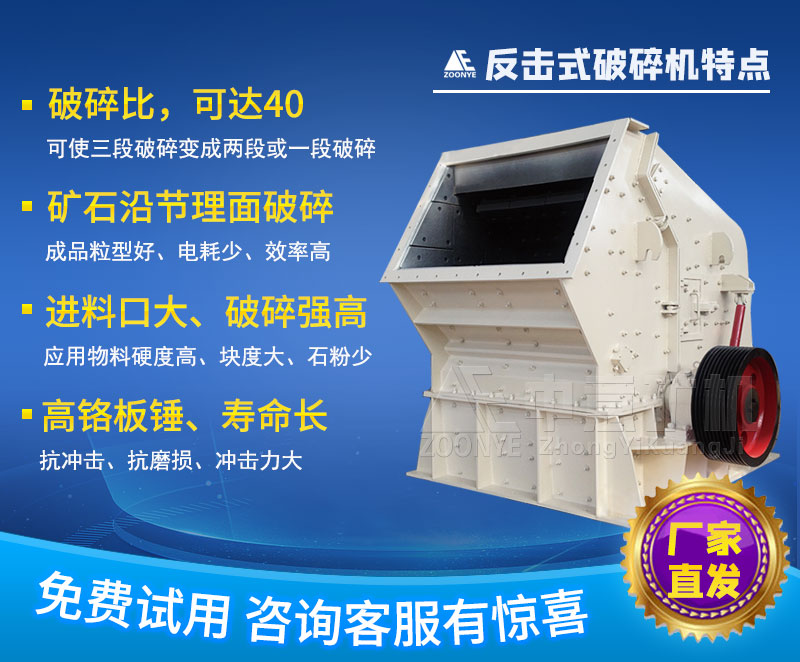

PF系列反击破碎机特点:

反击式破碎机优势

1、该机破碎比大,破碎效率高,转子具有大的转动惯量,能耗低;采用高铬板锤,抗冲击、抗磨损,有效延长了易损件使用寿命。
2、机器结构简单,主要由机壳、转子和反击板组成。通过起顶装置,可快速打后机架,对机器进行配件更换维修操作;转子与主轴间采用胀紧套无键连接,检修方便,经济可靠。
3、机器顶端配备出料口调节装置,可简单快捷调整反击板与板锤间隙,控制出料大小;成品形状呈立方体,无张力裂缝,粒形较好,符合各类砂石骨料的等级标准。

反击式破碎机厂家服务

本文编辑QHC

PF系列反击破碎机参数:

型号规格(mm)进料口尺寸(mm)最大进料边长(mm)生产能力(t/h)电机功率(kw)外形尺寸
(长×宽×高)(mm)
PF-0807Φ850×700400×73030015-3030-452210×1490×2670
PF-1007轻型Φ1000×700400×73030030-5037-552400×1558×2660
PF-1007重型Φ1000×700400×73030030-5037-552400×1558×2660
PF-1010Φ1000×1050400×108035050-8055-752400×2250×2620
PF-1210Φ1250×1050400×108035070-120110-1322690×2338×2890
PF-1214Φ1250×1400400×1430350100-180132-1602690×2688×2890
PF-1310Φ1300×1050490×1170400100-220110-1602780×2478×2890
PF-1315Φ1320×1500860×1520500120-250180-2603096×3273×2667
PF-1320Φ1320×2000860×2000500200-300260-3203096×3273×2667
PF-1520Φ1500×2000860×2000600310-580315-4003580×3545×3272
PF-1620Φ1600×20001200×2000700350-7002×2204290×3495×4175
PF-1623Φ1600×23001200×2300750400-7502×2504290×3495×4175
PF-1820Φ1800×20001670×20501000500-8002×315 (加好后面是高压电机)4770×4340×4850
PF-1823Φ1800×23001670×23501000500-950800 (加好后面是高压电机)4770×4340×4850
PF-2023Φ2000×23001840×23401500500-12001120 (加好后面是高压电机)5350×5150×5460
PF-2027Φ2000×27001840×274015001100-14001420 (加好后面是高压电机)5400×5450×5460
